产品详细

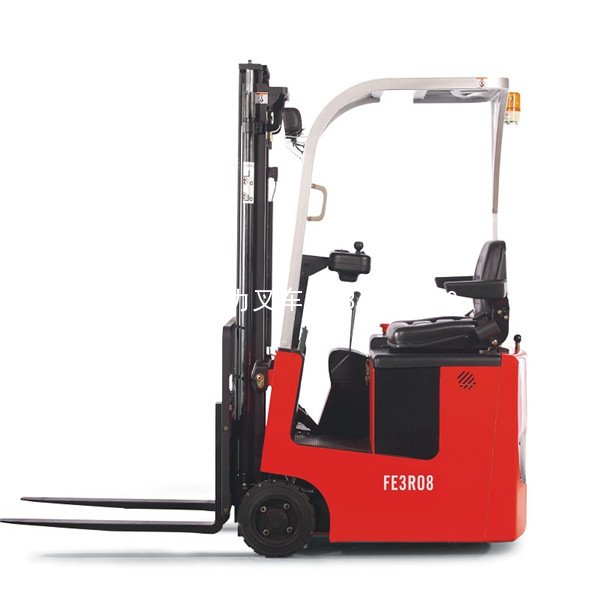

产品名称:FE3R电瓶叉车


产品介绍:



一、整车特点

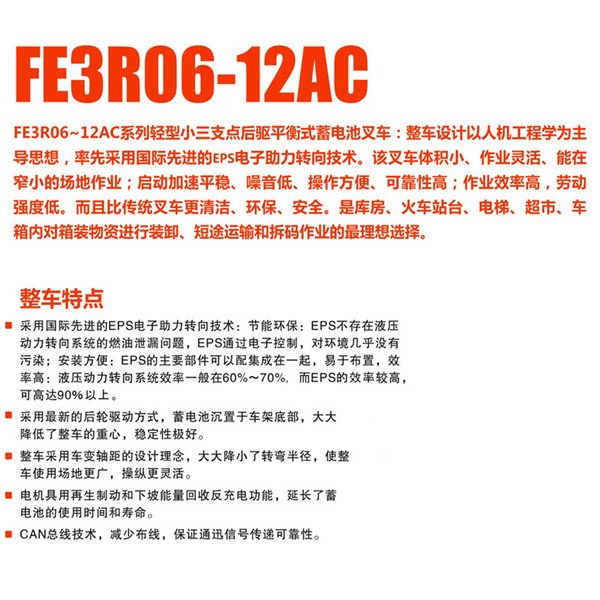

三支点电瓶叉车--FE3R系列简介:

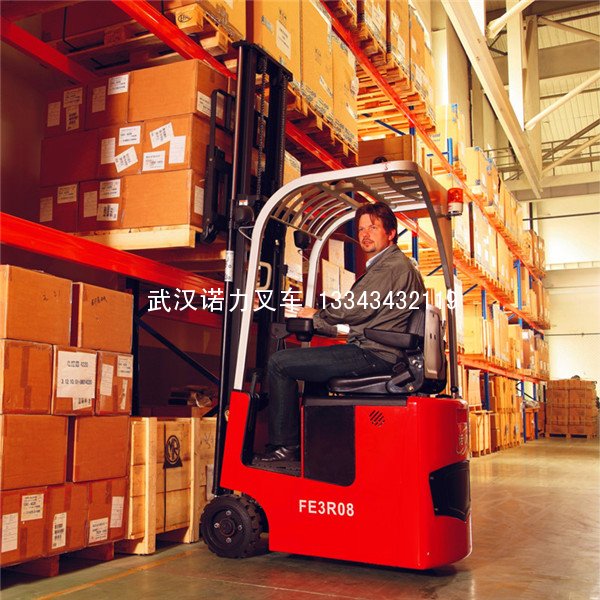

三支点电瓶叉车--FE3R系列轻型小三支点后驱平衡式蓄电池叉车简介:整车设计以人机工程学为主导思想,率先采用国际先进的EPS电子助力转向技术。该叉车体积小、作业灵活、能在窄小的场地作业;启动加速平稳、噪音低、操作方便、可靠性高;作业效率高,劳动强度低。而且比传统叉车更清洁、环保、安全。是库房、火车站台、电梯、超市、车箱内对箱装物资进行装卸、短途运输和拆码头作业的最理想选择。






技术参数:





FE3R06-08AC门架数据表
负载能力数据表(kg)c=500mm
名称
提升高度
自由提
升高度
门架缩
回高度
门架展
开高度
门架倾仰
前仰/后仰
无侧移,实心单轮
h3
h2
h1
h4
α/β




mm
mm
mm
mm
(。)
FE3R06AC
FE3R08AC
FE3R10AC
FE3R12AC
二级标准式门架
2500
0
1560
3430
3/5.3
600
800
1000
1200
3000
0
2005
3875
3/5.3
600
800
1000
1200
3600
0
2305
4175
3/5.3
560
720
920
1050
4000
0
2305
4375
3/5.3
480
650
800
950
二级全自由提升式门架
2500
1450
1955
3835
3/5.3
600
800
1000
1200
3000
1500
2005
3875
3/5.3
600
800
1000
1200
3600
1800
2305
4175
3/5.3
560
720
920
1050
4000
2000
2505
4375
3/5.3
480
650
800
950
三级全
由提升
式门架
4000
1300
1780
4375
3/5.3
450
630
750
900
4200
1400
1880
5140
3/5.3
430
600
720
800
4500
1500
2005
5340
3/5.3
380
500
580
700



产品参数信息:



特征 1.1 制造厂商(简称)   诺力
1.2 型号   FE3R06AC FE3R08AC FE3R10AC FE3R12AC
1.3 驱动方式:电动(蓄电池或电源),柴油,汽油,燃气,手动   电动
1.4 操作方式:手动,步行,站驾,座驾,拣选   座驾式
1.5 额定荷载能力 kg 600 800 1000 1200
1.6 荷载中心距 mm 500
1.8 前悬距 mm 250 260
1.9 轴距 mm 812/897 952/1037
重量 2.1 含蓄电池(参见6.5)时自重 kg 1740 1850 2050 2200
2.2 满载时桥负载 前/后 kg 1960/380 2235/415 2530/520 2720/580
2.3 空载时桥负载 前/后 kg 760/980 800/1050 860/1090 910/1290
轮子车体 3.1 轮胎:实心橡胶,超弹性体,气胎,聚氨酯胎   实心橡胶
3.2 前轮规格   13×4 1/2×8
3.3 后轮规格   Ф254×82 Ф310×125
3.5 车轮数量,前轮/后轮(×=驱动轮)   2/1×
3.6 前轮轮距 mm 731
3.7 后轮轮距 mm 0
基本尺寸 4.1 门架/货叉架倾仰角,前倾/后倾 α/β(°) 3°/5.3°
4.2 门架缩回高度 mm 2000
4.3 自由提升高度 mm 0
4.4 提升高度 mm 3000
4.5 门架展开高度 mm 3875
4.7 护顶架高度 mm 2000 2090
4.8 座位高度 mm 945 1030
4.12 牵引销高度 mm 760 860
4.19 总长 mm 2290 2410
4.20 车体长度(不含货叉) mm 1290 1460
4.21 总宽 mm 845 850
4.22 货叉尺寸 mm 30×100×1000 35×100×1150
4.24 货叉架宽度 mm 845 850
4.31 门架下方离地间隙 mm 70
4.32 轴距中心离地间隙 mm 65
4.33 工作通道宽度,1000×1200托盘(1200跨货叉放置) mm 2775 2945
4.34 工作通道宽度,800×1200托盘(1200沿货叉放置) mm 1890 1890
4.35 转弯半径 mm 1040 1210
性能 5.1 行驶速度,满/空载   8/9 8/9 7.5/9 7.0/9
5.2 提升速度,满/空载 m/s 0.13/0.28 0.12/0.28 0.16/0.22 0.15/0.22
5.3 下降速度,满/空载 m/s 0.22/0.22 0.23/0.22 0.16/0.20 0.17/0.20
5.5 牵引力,满/空载 N 1500/1700 1800/2300
5.6 最大牵引力,满/空载 N 3320/3530 3420/3640
5.8 最大爬玻能力,满/空载 % 8/12 8/12 10/15 10/15
5.10 行车制动   液压+电磁
电机 6.1 驱动电机功率  S2 kw 2.5 3
6.2 提升电机功率S2 15% kw 3
6.3 蓄电池标准   BS
6.4 蓄电池电压/额定容量K5 V/A 24/360 24/460 24/540 24/600
6.5 蓄电池重量 kg 340 450 500 560
6.6 电瓶尺寸,长/宽/高 mm 803/263/734 803/263/734 808/380/720 808/380/720
其它 8.1 驱动控制类型   脉冲/交流
8.2 属具工作压力 MPa 90 115 135 155
8.3 属具油量 升/分钟 30
8.4 驾驶员耳边噪音水平 根据EN 12053 分贝 70
