产品详细



产品名称:FE4F16/18电瓶叉车


产品介绍:

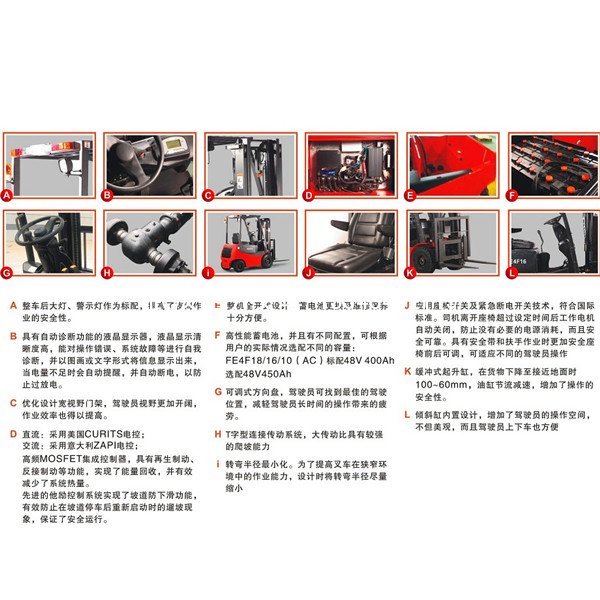

 FE4F16-18蓄电池平衡重式叉车具有造型美观、结构紧凑、转弯半径小、操纵轻便灵活,可在狭小空间内作业,并具有以下特点:

采用美国GE公司SX系列它激控制器,这是先进的单片机和大功率晶体管,对励磁电流和电枢电流进行分别控制,励磁电流采用H轿正、反相电流控制。与一般串励电机控制器相比:蓄电池、电机工作电流脉动更小,电机正反转换向不会产生电弧,可以实现对它激电机的完全控制、保护及效率更高,同时还具有坡道上自动防滑功能,电流限止功能、最高车速可调限速功能和蓄电池低电压保护功能、还具有蓄电池容量显示、故障代码显示、累计工作小时显示和定期保养显示等功能,从而使叉车具有卓越的性能。

全液压动力转向,方向盘和座椅可调节角度和前后相对位置,最大限度满足驾驶人员个性化要求,各种操纵手板的设置按照人机工程学的要求,优化设计以减轻劳动强度,提高了劳动生产力。

箱形结构的车架刚性好、整机重心低、适当的车距和轮距,使车辆具有良好的纵向和横向稳定性。

宽视野门架,驾驶员具有广宽的视角,故本叉车十分适合在仓库,工厂车间内部进行货物装卸,堆垛和短途运输作业。




门架数据表FE4F16-18(AC) 负载能力数据表(kg) c=500mm
名 称 起升高度 h3mm 自由提升高度 h2mm 门架缩回高度 h1mm 门架展开高度 h4mm 倾仰角度 前倾/后倾α/β(°) 无侧移单实心胎
FE4F16AC FE4F18AC
二级标准式门架 2500 150 1745 3423 6|12 1600 1750
2700 150 1845 3623 6|12 1600 1750
3000 150 1995 3923 6|12 1600 1750
3300 150 2145 4223 6|12 1600 1750
3600 150 2345 4523 6|6 1400 1450
4000 150 2545 4923 6|6 1300 1330
4300 150 2695 5223 6|6 1200 1200
4500 150 2795 5423 6|6 1100 1100
二级全自由提升式门架 2500 1200 1735 3423 6|6 1600 1750
2700 1300 1835 3623 6|12 1600 1750
3000 1500 1995 3923 6|12 1600 1750
3300 1700 2135 4223 6|12 1600 1750
3600 1800 2335 4523 6|6 1400 1450
4000 2054 2585 4923 6|6 1300 1330
三级全自由提升式门架 4000 1300 1930 4923 6|6 1250 1280
4300 1400 2030 5223 6|6 1200 1220
4500 1500 2080 5423 6|6 1150 1150
4800 1690 2180 5723 3|6 1050 1050
5000 1800 2215 5923 3|6 750 800
5500 1850 2445 6423 3|6 500 550
6000 2000 2615 6923 3|6 350 400



1.1 制造厂商(简称)   诺力 诺力 诺力 诺力
1.2 型号 单位 FE4F16AC FE4F18AC FE4F16DC FE4F18DC
1.3 驱动方式:电动(蓄电池或电源),柴油,汽油,燃气,手动   蓄电池 蓄电池 蓄电池 蓄电池
1.4 操作方式:手动,步行,站驾,坐驾,拣选   坐驾式 坐驾式 坐驾式 坐驾式
1.5 额定承载能力 Q (kg) 1600 1750 1600 1750
1.6 载荷中心距 C(mm) 500 500 500 500
1.8 前悬距 X(mm) 410 410 410 410
1.9 轮距 y(mm) 1250 1250 1250 1250
2.1 含蓄电池(参见6.5)时自重 Kg 3006 3086 2996 3076
2.2 满载时桥负荷 前/后 Kg 4004/502 4364/522 3996/500 4356/520
2.3 空载时桥负载,前/后 Kg 1200/1806 1224/1862 1196/1800 1220/1856
3.1 轮胎:实心橡胶,超弹性体,气胎,聚氨酯胎   气胎 气胎 气胎 气胎
3.2 前轮轮胎尺寸   6.50-10-10PR 6.50-10-10PR 6.50-10-10PR 6.50-10-10PR
3.3 后轮轮胎尺寸   5.00-8-8PR 5.00-8-8PR 5.00-8-8PR 5.00-8-8PR
3.5 轮子数量 (前/后)(x=驱动轮)   2x/2 2x/2 2x/2 2x/2
3.6 前轮轮距 b10(mm) 890 890 890 890
3.7 后轮轮距 b11(mm) 920 920 920 920
4.1 门架/货叉架倾仰角底,前倾/后倾 α/β(°) 6|12 6|12 6|12 6|12
4.2 门架缩回时高度 h1(mm) 1995 1995 1995 1995
4.3 自由提升高度 h2(mm) 150 150 150 150
4.4 起升高度 h3(mm) 3000 3000 3000 3000
4.5 门架展开高度 h4(mm) 3923 3923 3923 3923
4.7 护顶架高度 h6(mm) 2110 2110 2110 2110
4.8 座位高度 h7(mm) 1060 1060 1060 1060
4.12 牵引销高度 h10(mm) 350 350 350 350
4.19 总体长度 l1(mm) 3160 3160 3160 3160
4.2 货叉表面至前部距离 l2(mm) 2010 2010 2010 2010
4.21 车体宽度 b1/b2(mm) 1070 1070 1070 1070
4.22 货叉尺寸 s/e/l(mm) 35x100x950 35x100x950 35x100x950 35x100x950
4.24 货叉架宽度 b3(mm) 920 920 920 920
4.31 门架下方离地间隙 m1(mm) 60 60 60 60
4.32 轴距中心离地间隙 m2(mm) 130 130 130 130
4.33 直角堆垛通道宽度,拖盘1000×1200(1200跨货叉放置) Ast(mm) 3525 3525 3525 3525
4.34 直角堆垛通道宽度,拖盘800×1200(1200沿货叉放置) Ast(mm) 3725 3725 3725 3725
4.35 转弯半径 Wa(mm) 1900 1900 1900 1900
4.36 最小垂直定位距离 b13(mm) 566 566 566 566
5.1 行驶速度 满载/空载 km/h 13/15 13/15 13/14 12.5/14
5.2 提升速度,满载/空载 m/s 0.27/0.37 0.25/0.37 0.27/0.37 0.25/0.37
5.3 下降速度,满载/空载 m/s 0.35/0.42 0.33/0.42 0.35/0.42 0.33/0.42
5.5 牵引力,满/空载S2 60 分钟 N 1900/1830 1930/1870 1900/1830 1930/1870
5.6 最大牵引力,满/空载 S2 5 分钟 N 5750/5560 5760/5580 5750/5560 5760/5580
5.7 爬坡性能,满/空载S2 30 分钟 % 6|9 5.5/8.5 6|9 5.5/8.5
5.8 最大爬坡能力,满/空载 S2 5 分钟 % 10|18 9.5/17 10|18 9.5/17
5.1 行车制动   液压 液压 液压 液压
6.1 驱动电机功率(S2 60 min) kw 8 8 5 5
6.2 提升电机功率 kw 7.5 7.5 7.5 7.5
6.3 蓄电池 根据DIN43531/35/36A,B,C,no   BS BS BS BS
6.4 蓄电池电压,容量(5小时放电量) V/Ah 48/400 48/400 48/400 48/400
6.5 蓄电池重量 kg 650 650 650 650
  蓄电池尺寸,长/宽/高 mm 970/600/438 970/600/438 970/600/438 970/600/438
8.1 驱动控制方式   脉冲交流 脉冲交流 场效应晶体管 场效应晶体管
8.2 属具工作压力 bar 14.5 14.5 14.5 14.5
8.3 属具油量 l/min 30 30 30 30
8.4 驾驶员耳边噪音水平,根据 EN 12053 dB(A) 70 70 70 70
