产品详细

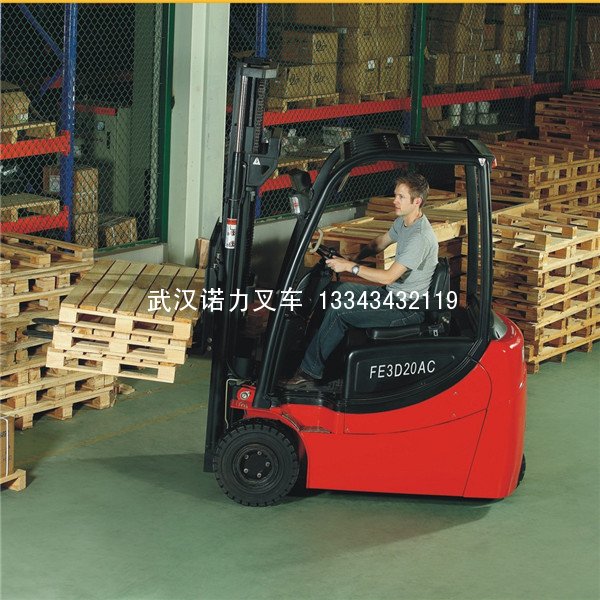

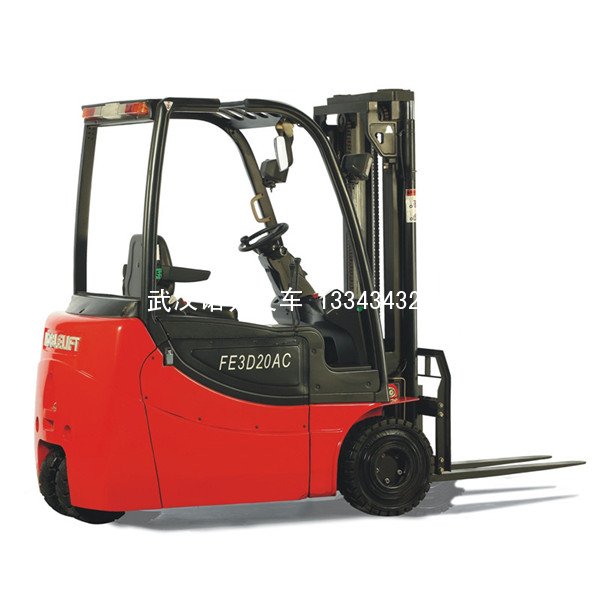

产品名称：FE3D20三支点电瓶叉车
产品介绍：
FE3R16AC三支点叉车适合于狭窄通道和有限空间的作业，具有高起升、高承载能力、转弯半径小的特点，是仓库、超市、车间内装卸和堆垛的理想工具。
外型特点
-
采用国际先进的外观设计技术，整车线条流畅，富有动感，符合国际最新外观潮流。
-
单后轮驱动：工作周期与双前轮驱动系统比较，其可达到电力节省30%。
-
横置转向马达，链条带动，更直接，更有效。
-
可移动前轴：在工作装置上，可变换轴距长度。伸长时：更安全的载货，更平稳的乘座及改善驾驶者的舒适感；优越的牵引；缩回时：改善机动性，增加储存空间的利用，能在狭窄的通道工作。
舒适性
■ 根据人机工程学设计的操纵手柄移到座椅附近，操作更舒适。
■ 采用优化设计宽视野门架，使操作更快、更安全。
■ 前后可调的座椅，角度可调的方向盘，使驾驶员工作轻松、舒适。
■ 低高度的脚板及宽阔的驻脚区，可提供上、下车的便利。倾斜的地板设计，可减少驾驶者疲劳。防滑的地板铺盖，可减小上、下车发生意外的风险。
可靠性、安全性
■ 电机控制器、接触器、电源插头、紧急断电开关等主要电气元件采用国外名牌产品。
■ 数字化仪表、内置智能芯片、直接显示数据，灵敏、安全、可靠。
■ 电子和液压过载保护装置。
先进性
■ AC交流行走系统叉车驱动、使得整机性能更高，电瓶使用时间更长。
■ 高频MOSFET集成控制器高效行走控制系统保证行走和提升控制平稳精确，调速性能优越，具有再生制动等功能，使操作更有效、更安全舒适。
可维修性
■ 全开的机盖，使电瓶维修保养保养十分方便。
■ 电气控制和液压管路统一布置，线路合理、维修方便。
 技术参数: |
| 门架参数表 FE3D20AC | 载荷中心距C=500 | |||||
|
名称 |
起升高度 |
自由提升高度 |
闭合高度 |
伸展门架高度 |
前倾/后倾 |
实心轮胎 |
|
h3(mm) |
h2(mm) |
h1(mm) |
h4(mm) |
a/β(º) |
kg |
|
|
两级标准门架 |
2900 |
150 |
2000 |
3650 |
5/6 |
2000 |
|
3300 |
150 |
2200 |
4050 |
5/6 |
2000 |
|
|
3600 |
150 |
2350 |
4350 |
5/6 |
2000 |
|
|
4000 |
150 |
2550 |
4750 |
5/6 |
2000 |
|
|
两级安全自 |
2900 |
1350 |
2000 |
3650 |
5/6 |
2000 |
|
3300 |
1500 |
2200 |
4050 |
5/6 |
2000 |
|
|
3600 |
1650 |
2350 |
4350 |
5/6 |
2000 |
|
|
4000 |
1900 |
2550 |
4750 |
5/6 |
2000 |
|
|
三级安全自 |
4350 |
1275 |
2045 |
5120 |
3/6 |
2000 |
|
4500 |
1325 |
2095 |
5270 |
3/6 |
1800 |
|
|
4800 |
1400 |
2262 |
5570 |
3/6 |
1700 |
|
|
5500 |
1675 |
2428 |
6270 |
3/6 |
1300 |
|
|
6000 |
1840 |
2595 |
6770 |
3/6 |
900 |
|
1KG=2.2LB 1INCH=25.4MM
|
特性 |
1.2 |
型号 |
单位 |
FE3D20AC |
|
1.3 |
驱动方式：电动（蓄电池或电源），柴油，汽油，燃气，手动 |
|
电动 |
|
|
1.4 |
操作方式：手动，步行，站驾，坐驾，拣选 |
|
坐驾式 |
|
|
1.5 |
额定承载能力 |
Q (kg) |
2000 |
|
|
1.6 |
载荷中心距 |
C(mm) |
500 |
|
|
1.8 |
前悬距 |
X(mm) |
390 |
|
|
1.9 |
轴距 |
y(mm) |
1458 |
|
|
重量 |
2.1 |
含蓄电池（参见6.5)时自重 |
Kg |
3940 |
|
2.2 |
满载时桥负荷 前/后 |
Kg |
4947/900 |
|
|
2.3 |
空载时桥负载,前/后 |
Kg |
1680/2260 |
|
|
轮子车体 |
3.1 |
轮胎:实心橡胶,超弹性体,气胎,聚氨酯胎 |
|
超弹性体 |
|
3.2 |
前轮轮胎尺寸 |
|
21x8-9 |
|
|
3.3 |
后轮轮胎尺寸 |
|
16x6/-9 |
|
|
3.5 |
轮子数量 （前/后）(x=驱动轮) |
|
2x2/2 |
|
|
3.6 |
前轮轮距 |
b10(mm) |
920 |
|
|
3.7 |
后轮轮距 |
b11(mm) |
190 |
|
|
基本尺寸 |
4.1 |
门架/货叉架倾仰角底,前倾/后倾 |
α/β(°) |
5/6 |
|
4.2 |
门架缩回时高度 |
h1(mm) |
2170 |
|
|
4.3 |
自由提升高度 |
h2(mm) |
150 |
|
|
4.4 |
提升高度 |
h3(mm) |
3300 |
|
|
4.5 |
作业时门架最大高度 |
h4(mm) |
3960 |
|
|
4.7 |
护顶架高度 |
h6(mm) |
2140 |
|
|
4.8 |
座位高度 |
h7(mm) |
1090 |
|
|
4.12 |
牵引销高度 |
h10(mm) |
495 |
|
|
4.19 |
总长 |
l1(mm) |
3220 |
|
|
4.20 |
车体长度(不含货叉) |
l2(mm) |
2070 |
|
|
4.21 |
总宽 |
b1/b2(mm) |
1100 |
|
|
4.22 |
货叉尺寸 |
s/e/l(mm) |
40x122x1150 |
|
|
4.24 |
货叉架宽度 |
b3(mm) |
980 |
|
|
4.31 |
门架下方离地间隙 |
m1(mm) |
90 |
|
|
4.32 |
轴距中心离地间隙 |
m2(mm) |
110 |
|
|
4.33 |
直角堆垛通道宽度,拖盘1000×1200(1200跨货叉放置) |
Ast(mm) |
3420 |
|
|
4.34 |
直角堆垛通道宽度,拖盘800×1200(1200沿货叉放置) |
Ast(mm) |
3620 |
|
|
4.35 |
转弯半径 |
Wa(mm) |
1680 |
|
|
性能参数 |
5.1 |
行驶速度 满载/空载 |
km/h |
14/15 |
|
5.2 |
提升速度，满载/空载 |
m/s |
310/453 |
|
|
5.3 |
下降速度，满载/空载 |
m/s |
360~450 |
|
|
5.5 |
牵引力,满/空载S2 60 分钟 |
N |
2200/2450 |
|
|
5.6 |
最大牵引力,满/空载 S2 5 分钟 |
N |
12500/12500 |
|
|
5.7 |
爬坡性能,满/空载S2 30 分钟 |
% |
4.0/5.0 |
|
|
5.8 |
最大爬坡能力,满/空载 S3 5 分钟 |
% |
15/20 |
|
|
5.9 |
加速时间,满/空载 |
S |
4.0/3.5 |
|
|
5.10 |
行车制动 |
|
液压/机械 |
|
|
电机 |
6.1 |
驱动电机功率(S2 60 min) |
kw |
2x5.0 |
|
6.2 |
提升电机功率(S3 15%) |
kw |
10 |
|
|
6.3 |
蓄电池 根据DIN43531/35/36A,B,C,no |
|
DIN43535A |
|
|
6.4 |
蓄电池电压,额定容量K5 |
V/Ah |
48/600~660 |
|
|
6.5 |
蓄电池重量 |
kg |
940 |
|
|
|
蓄电池尺寸,长/宽/高 |
mm |
835x640x750 |
|
|
其它 |
8.1 |
驱动控制方式 |
|
脉冲AC |
|
8.2 |
属具工作压力 |
bar |
145 |
|
|
8.3 |
属具油量 |
l/min |
10 |
|
|
8.4 |
驾驶员耳边噪音水平,根据 EN 12053 |
dB(A) |
69 |
