产品详细

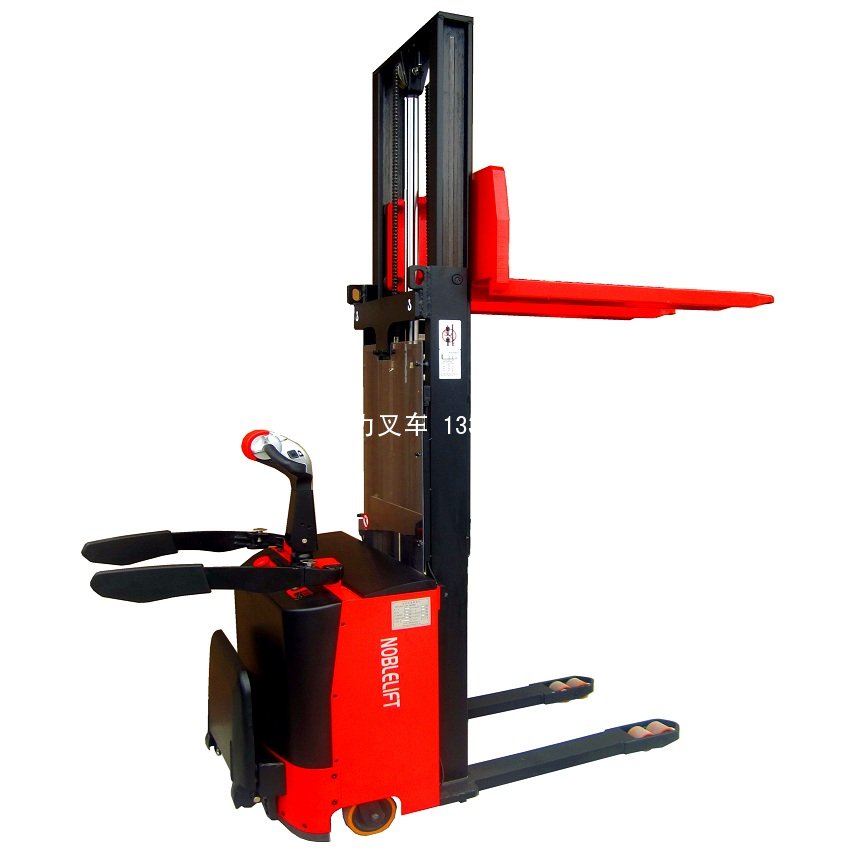

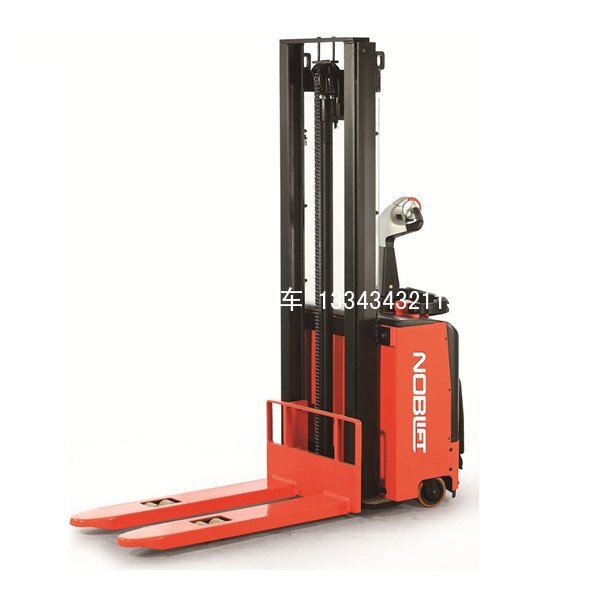

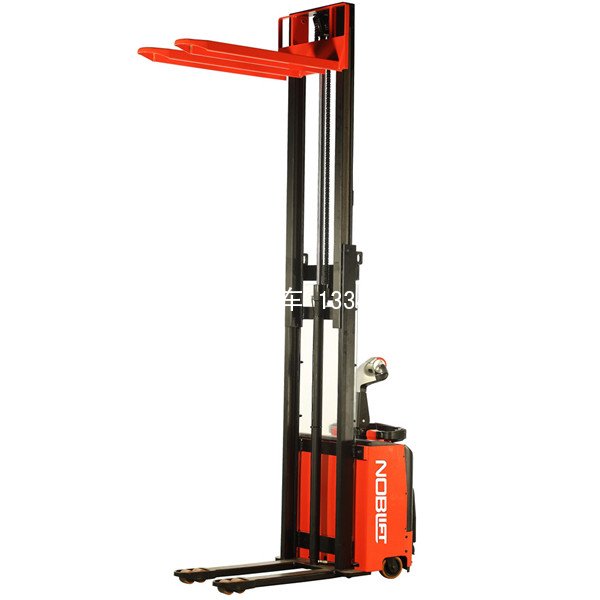

产品名称：CL10 / CL12全电动堆高车
产品介绍：
●意大利进口的海普（Hydrappp）泵站，使货物起升平稳有力。该动力单元集直流电机、齿轮泵、阀片及管路元件于一体；具有体积小、可靠性高、工作平稳、节能、降噪、环保等优点。
●意大利进口马洛塔(Metalrota)驱动轮，配置可靠的盘式刹车系统，动力强劲，性能稳定
●美国进口的科蒂斯（Curtis）电控系统反应灵敏，操控自如，可靠性高，具有再生制动、反接制动及无级调速等功能。
●加装安全防爆阀，可以在液压软管一旦失效情况下货物不会快速下落，确保操作人员人身安全
●大容量的牵引电池，充电方便快捷，电量持久
●德国进口门架槽钢，坚固安全
●符合欧洲EN1757-1:2001,EN1727标准
CL10/12/15系列车为步行式全电动堆垛车，额定负载1.0T/1.2T/1.5T三种型号，提升高度涵盖1200-3400mm各个常用使用高度，宽广的选择范围，保证为您提供最佳的选择方案。
大功率的驱动和提升直流电机，具有较好的调速性能，较大的起动、制动转矩，更显功率强劲的优势。工作效率高，保证物流的髙效、快捷。
采用Canbus技术的多功能手柄（可选），性能更加稳定，全部操作都能通过手柄实现，IP54的防护等级能有效防尘防水，提高元件的可靠性，故障率大大降低。
结构紧凑，具有最低的整车髙度对应高的提升高度，高质量的门架型钢提供最大的安全保证。
· 起升高度大于300mm时，行驶速度自动降低，确保作业安全。
· 重载下降时会自动减速从而能平稳放置托盘。
· 自动折叠踏板能在长时间作业时降低操作者的疲劳。
载荷曲线表
1KG=2.2LB 1INCH=25.4MM
| 提升高度 (mm) | 实际载重量 (Q) kg | |
| ≤2500 | 1200 | 800 |
| ≤2900 | 1000 | 650 |
| ≤3200 | 800 | 500 |
| 载荷中心距 (C) | ≤600(mm) | ≤700(mm) |
KG=2.2LB 1INCH=25.4MM
| 特性 | 1.2 | 型号 | CL1212 | CL1217 | CL1226 | CL1232 | CL1026 | CL1032 | ||
| 1.3 | 驱动方式：电动（蓄电池）,柴油,汽油,燃气,手动 | 蓄电池 | ||||||||
| 1.4 | 驾驶方式（手动,步行,站驾,坐驾 ,拣选）) | 步行式 | ||||||||
| 1.5 | 额定承载能力 | Q (t) | 1.2 | 1.0 | ||||||
| 1.6 | 载荷中心距 | C mm | 600 | |||||||
| 1.8 | 前悬距 | X mm | 711 | 692 | ||||||
| 1.9 | 轮距 | y mm | 1160 | |||||||
| 重量 | 2.1 | 自重 | Kg | 750 | 785 | 860 | 885 | 840 | 865 | |
| 2.2 | 满载时桥负荷 前/后 | Kg | 925/1025 | 940/1045 | 980/1080 | 990/1095 | 875/965 | 885/980 | ||
| 2.3 | 空载时桥负荷 前/后 | Kg | 550/200 | 580/205 | 635/225 | 655/230 | 620/220 | 640/225 | ||
| 轮子车体 | 3.1 | 轮胎 (橡胶轮, 高弹性体, 气胎轮, 聚胺酯轮) | 聚胺酯轮 | |||||||
| 3.2 | 轮子尺寸 前轮 | 250x78 | ||||||||
| 3.3 | 轮子尺寸 后轮 | 80x70 1) | ||||||||
| 3.4 | 附加轮子(尺寸) | 150x54 | ||||||||
| 3.5 | 轮子数量 （前/后）(x=驱动轮) | 1x+2/4 | ||||||||
| 3.6 | 前轮轮距 | b10(mm) | 685 | |||||||
| 3.7 | 后轮轮距 | b11(mm) | 390/515 | |||||||
| 尺寸 | 4.2 | 门架缩回时高度 | h1(mm) | 1565 | 2075 | 1800 | 2095 | 1800 | 2095 | |
| 4.3 | 自由提升高度 | h2(mm) | - | - | 144 | 144 | 144 | 144 | ||
| 4.4 | 起升高度 | h3(mm) | 1114 | 1614 | 2514 | 3114 | 2514 | 3114 | ||
| 4.5 | 作业时门架最大高度 | h4(mm) | 1565 | 2075 | 2920 | 3530 | 2920 | 3530 | ||
| 4.9 | 操作手柄在驱动位置时的高度 最小/最大 |
h14(mm) |
985/1365 | |||||||
| 4.15 | 降低时高度 | h13(mm) | 86 | |||||||
| 4.19 | 总体长度 | l1(mm) | 1860 | |||||||
| 4.20 | 货叉表面至前部距离 | l2(mm) | 710 | |||||||
| 4.21 | 车体宽度 | b1(mm) | 805 | |||||||
| 4.22 | 货叉尺寸 | s/e/l(mm) | 60/80/1150 | |||||||
| 4.25 | 货叉外宽 | b5(mm) | 570/695 | |||||||
| 4.32 | 轴距中心离地间隙 | m2(mm) | 50 | |||||||
| 4.33 | 直角堆垛通道宽度,拖盘1000×1200(1200跨货叉放置) | Ast(mm) | 2126 | 2135 | ||||||
| 4.34 | 直角堆垛通道宽度,拖盘800×1200(1200沿货叉放置) | Ast(mm) | 2092 | 2106 | ||||||
| 4.35 | 转弯半径 | Wa(mm) | 1460 | |||||||
| 性能 | 5.1 | 行驶速度 满载/空载 | km/h | 5.2/5.5 | ||||||
| 5.2 | 提升速度，满载/空载 | mm/s | 105/150 | |||||||
| 5.3 | 下降速度，满载/空载 | mm/s | 100/95 | |||||||
| 5.8 | 最大爬坡能力 满载/空载 | % | 6/12 | |||||||
| 5.10 | 行车制动 | 电磁制动 | ||||||||
| 电机 | 6.1 | 驱动电机功率 | kw | 1.2 | ||||||
| 6.2 | 提升电机功率 | kw | 2.2 | |||||||
| 6.3 | 蓄电池 DIN标准, 不是 | 3PZS | ||||||||
| 6.4 | 蓄电池电压/额定容量 | V/Ah | 24/210 | |||||||
| 其它 | 8.1 | 驱动控制方式 | 场效应管控制 | |||||||
| 8.4 | 驾驶员耳边噪音水平符合EN12053 | dB(A) | 67 | |||||||
|
1)单轮 Φ80x93 |
||||||||||
