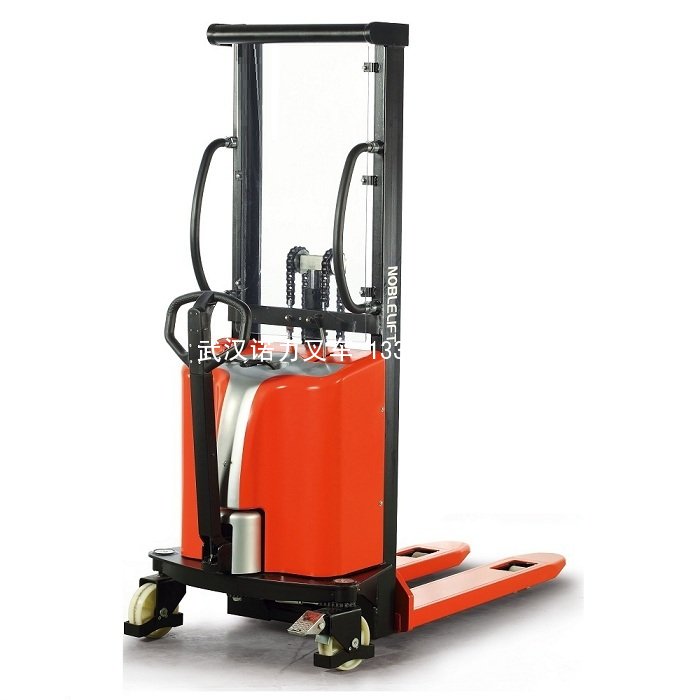

半电动堆高车
载荷曲线表
选择用进口液压泵站，动力强劲，配置德尔福免维护电池，电力持久
特殊轧制工艺制造的“C”型钢门架，坚固安全
采用整体冲压成型的钢板货叉，美观耐用
符合欧洲EN1757-1:2001, EN1727标准
技术参数
1KG=2.2LB 1INCH=25.4MM
|
特性
|
1.2 |
型号 |
|
SPM1016 |
SPM1025 |
SPM1030 |
| 1.3 |
驱动方式：电动（蓄电池）,柴油,汽油,燃气,手动 |
|
手动 |
手动 |
手动 |
| 1.4 |
驾驶方式（手动,步行,站驾,坐驾 ,拣选） |
|
步行式 |
步行式 |
步行式 |
| 1.5 |
额定承载能力 |
Q(Kg) |
1000 |
1000 |
1000 |
| 1.6 |
载荷中心距 |
C(mm)
|
600 |
600 |
600 |
| 1.9 |
轴距 |
y(mm) |
1160 |
1160 |
1160 |
|
重量
|
2.1 |
重量 (包括蓄电池) |
Kg |
410 |
475 |
495 |
|
轮子车体
|
3.1 |
轮子类型：实心橡胶，超弹性体，尼龙，聚氨脂 |
|
尼龙/聚氨脂 |
尼龙/聚氨脂 |
尼龙/聚氨脂 |
| 3.2 |
前轮尺寸 |
mm |
180x50 |
180x50 |
180x50 |
| 3.3 |
后轮尺寸 |
mm |
74x70 |
74x70 |
74x70 |
| 3.5 |
轮子数量 （前/后） |
|
2/4 |
2/4 |
2/4 |
| 3.6 |
前轮轮距 |
b10(mm) |
658 |
658 |
658 |
| 3.7 |
后轮轮距 |
b11(mm) |
390/490 |
390/490 |
390/490 |
|
基本尺寸
|
4.2 |
门架缩回时高度 |
h1(mm) |
1980 |
1830 |
2080 |
| 4.4 |
提升高度 |
h3(mm) |
1600 |
2500 |
3000 |
| 4.5 |
作业时门架最大高度 |
h4(mm) |
1980 |
3070 |
3570 |
| 4.9 |
手柄高度 最小/最大 |
H14(mm)
|
790/1156 |
790/1156 |
790/1156 |
| 4.15 |
货叉降低时高度 |
h13(mm) |
85 |
85 |
85 |
| 4.19 |
车体长度 |
L1(mm) |
1720/1570 |
1720/1580 |
1720/1580 |
| 4.20 |
货叉表面至前部距离 |
L2(mm) |
610/670 |
610/670 |
610/670 |
| 4.21 |
车体宽度 |
b1(mm) |
762 |
762 |
762 |
| 4.22 |
货叉尺寸 |
s/e/l(mm) |
60/180/1100
60/150/900 |
60/180/1100
60/150/900 |
60/180/1100
60/150/900 |
| 4.25 |
货叉外宽 |
b5(mm) |
570
330~640 |
570
330~640 |
570
330~640 |
| 4.33 |
直角堆垛通道宽度,拖盘1000×1200(1200跨货叉放置) |
Ast(mm) |
2145 |
2145 |
2145 |
| 4.34 |
直角堆垛通道宽度,拖盘800×1200(1200沿货叉放置) |
Ast(mm) |
2175 |
2175 |
2175 |
| 4.35 |
转弯半径 |
Wa(mm) |
1280 |
1280 |
1280 |
|
性能参数
|
5.2 |
提升速度，满载/空载 |
mm/s |
90/140 |
90/140 |
90/140 |
| 5.3 |
下降速度，满载/空载 |
mm/s |
120/100 |
120/100 |
120/100 |
| 5.11 |
停车刹车 |
|
手动 |
手动 |
手动 |
|
电机
|
6.2 |
提升电机功率 |
kw |
1.5 |
1.5 |
1.5 |
| 6.4 |
蓄电池电压/额定容量K5 |
V/Ah |
12/150 |
12/150 |
12/150 |
| 6.5 |
蓄电池重量 |
Kg |
45 |
45 |
|
